ECU 激活

支持自主与飞控开伞双模式

开伞方式具备响应迅速、可靠性高的特点，可在应急

状况下有效保障整机安全着陆，其性能与设计均符合

行业通用技术标准及相关指标要求。

以T200‑50-K001-01为例，其向下后坐力可达 13 千克力。为保障结构强度与安装可靠性，伞舱与机体壳体的四颗螺丝连接部位。

建议采用碳纤维、铝合金等高刚性、高强度材料，厚度应不小于 2 毫米。

不推荐使用 ABS、PE、尼龙等强度不足的材质。

若伞舱底部安装尺寸与机体壳体不匹配，可通过转接板或专用支架进行结构适配与加固安装。有关各型号的具体安装要求与结构设计方案，可进一步咨询专属技术顾问以获取专业指导。

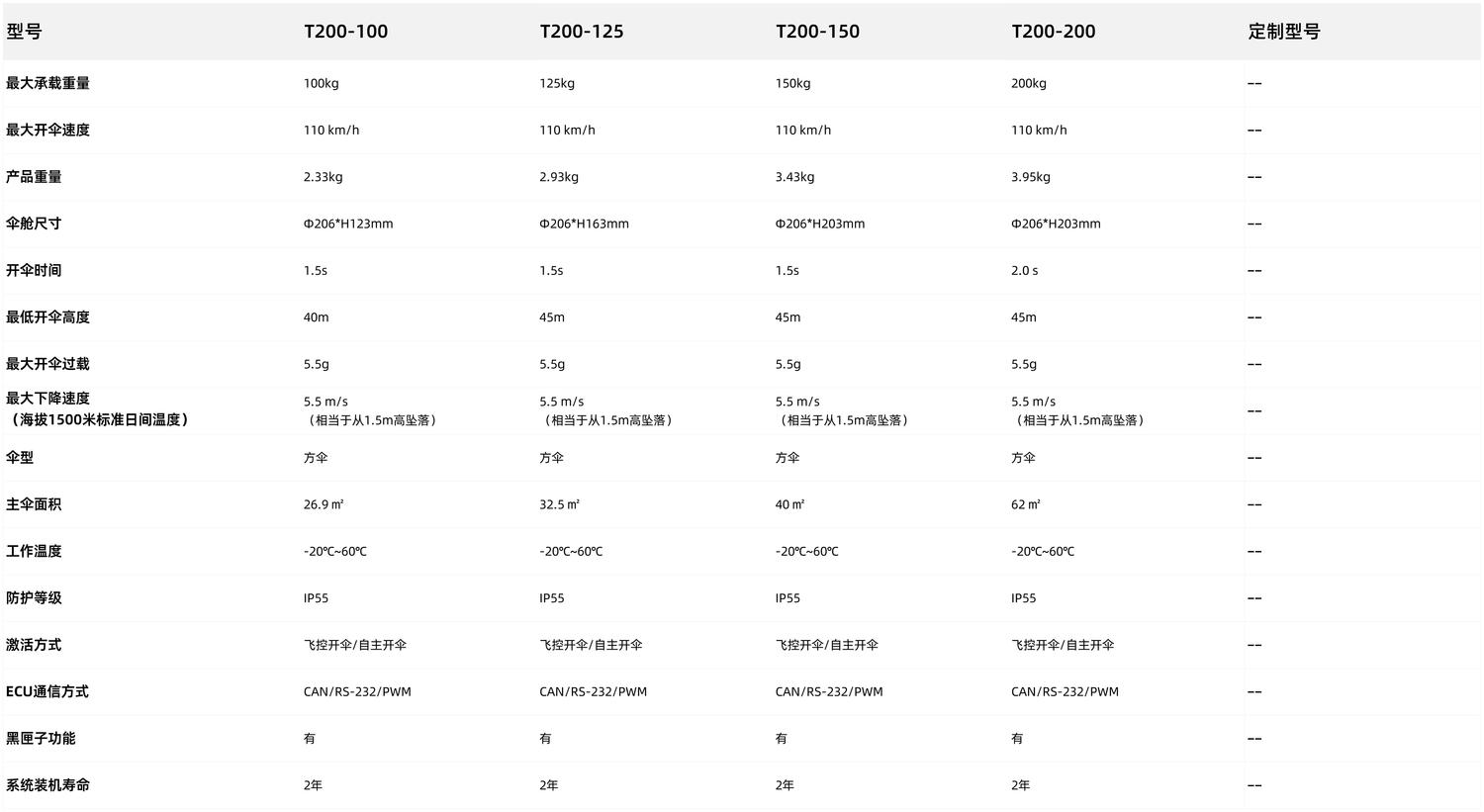

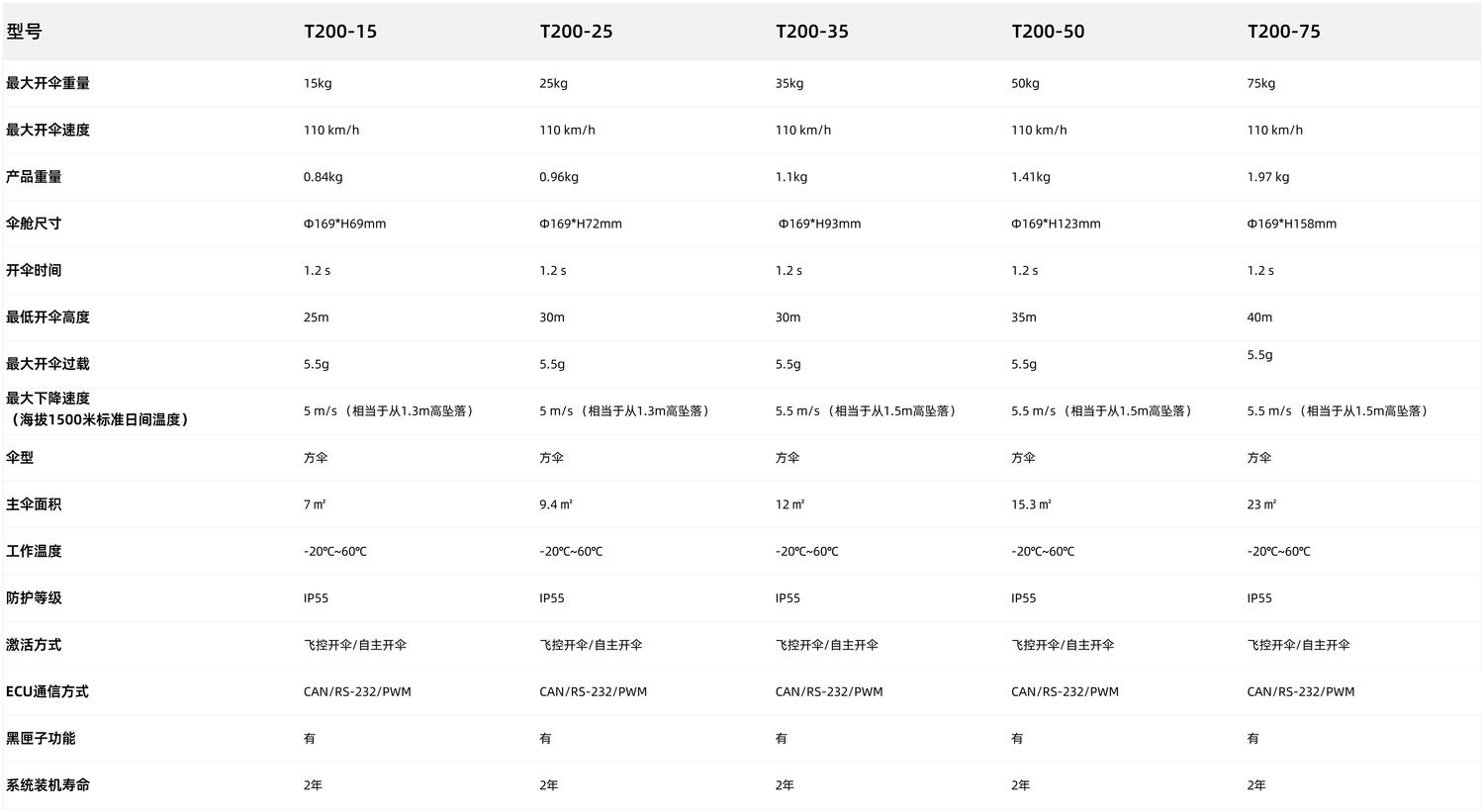

技术参数表

T200系列无人机降落伞系统组件

开伞原理

共筑低空

共筑低空飞行的确定性未来

伞舱安装方式

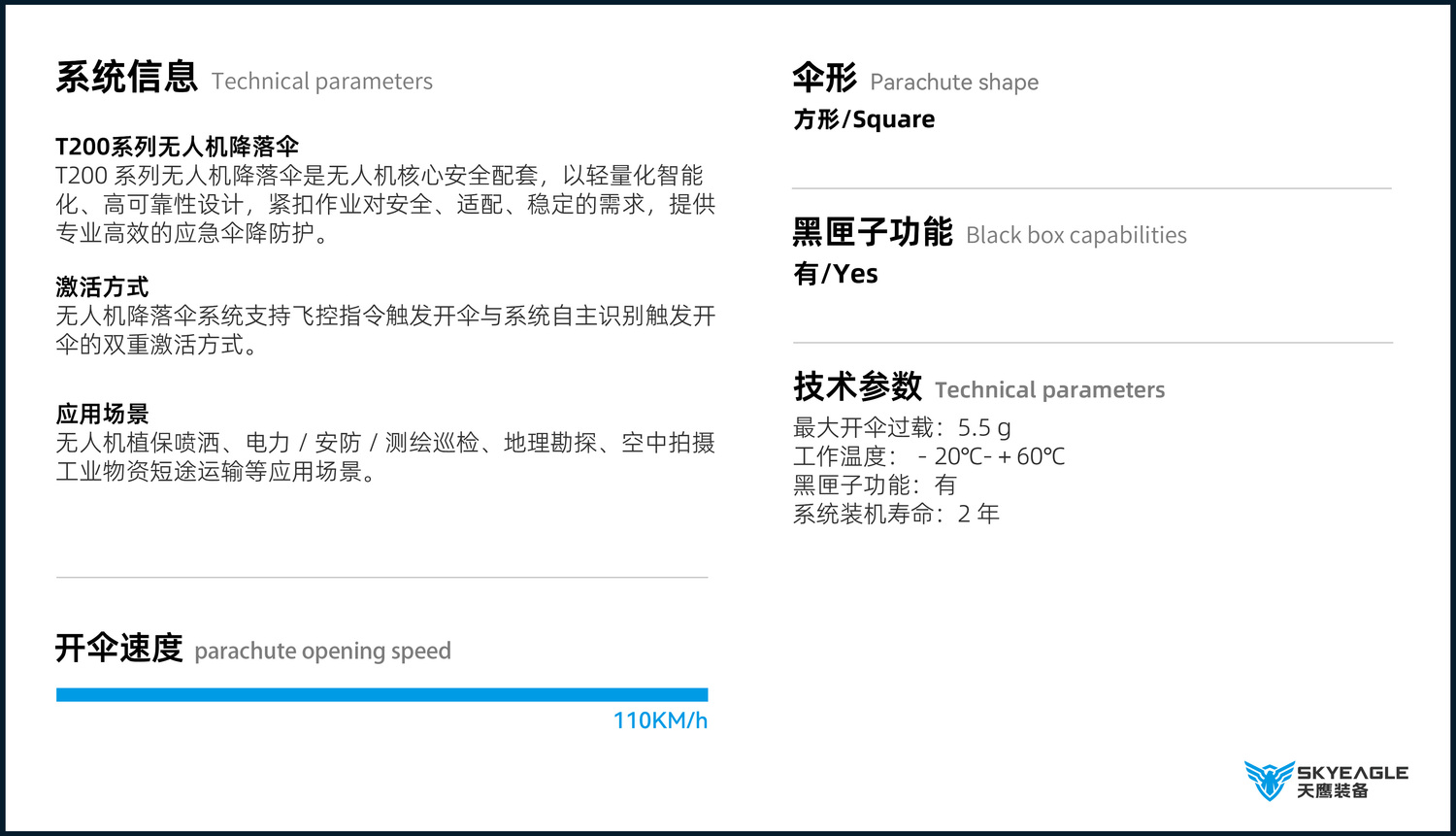

技术参数

————————————————————————————————————————————————————————

—————————————

—————————————————

————————————————

————————————————————————————————————————————————————————

收到触发信号后，伞舱内的推力机构会直接将折叠收纳的主伞快速推送出机身外部，为后续主伞顺利充气做好准备。

伞衣

抗钟摆中肋结构

伞衣下方采用十字交叉三角形肋片，通过中心伞绳连接组提带，可显著抑制钟摆效应。展开后上表面更平整，投影面积比普通方形伞提升约 30%，在轻量化前提下实现更高阻力系数与更低下降速度。

组提带与吊挂系统

组提带为主要承重连接件。轻型无人机可单点连接；大重量无人机采用多点下吊带分散开伞载荷，保护机身结构。下吊带与组提带通过金属扣连接。

安装与布设要求

可根据无人机尺寸、重心、连接点定制方案。吊带需合理布置、防护隐藏，不干扰射伞推进器，与发射方向同侧。吊带采用 S 型折叠或平放包装，避免日晒、磨损、晃动刮擦，拆装运输时防止损坏。

伞绳

高强度承重

连接伞衣与提带

组提带

主承重件

衔接伞绳与吊带

下吊带

分散载荷

适配大小机型安装

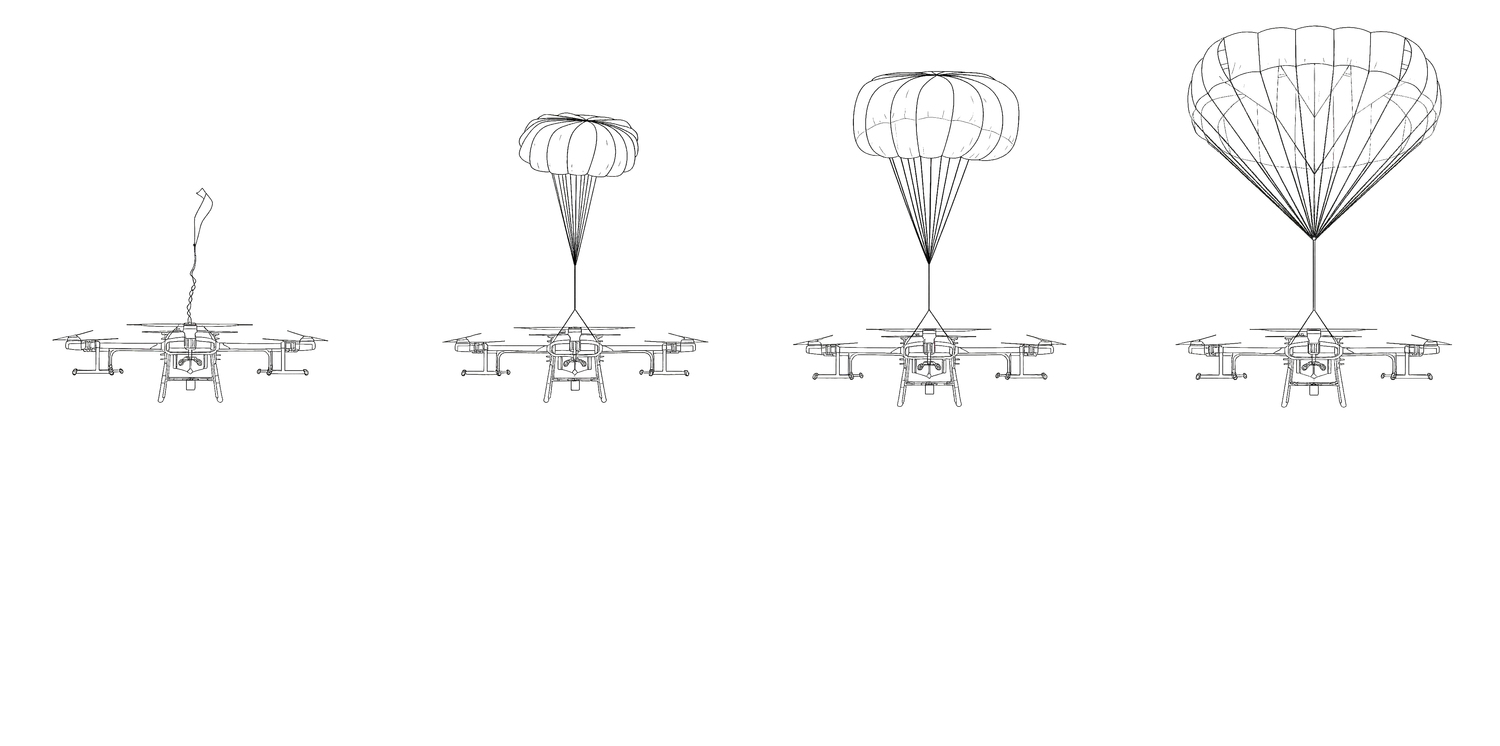

气流灌入伞衣,按渐进式原则充气,避免瞬时冲击力损坏

伞体或机身。伞衣膨胀形成阻力面,将下坠动能转化为阻力,降低速度并修正机身姿态,实现平稳垂降。

收到触发信号后,伞舱内的

推力机构会直接将折叠收纳的主伞快速推送出机身外部,为后续主伞顺利充气做好准备。

自主轻质面料

方形抗摆稳降

主伞稳定展开后，无人机进入稳定缓降阶段，下坠速度被控制在安全范围。伞绳张力平衡维持机身平稳，避免侧翻摆动。

*无人机降落伞 T200 系列产品的基础开伞原理保持统一，具备标准化的技术逻辑与安全机制。针对特殊定制

化型号建议与专属技术顾问进行专项咨询，以获取精准、权威的技术说明。

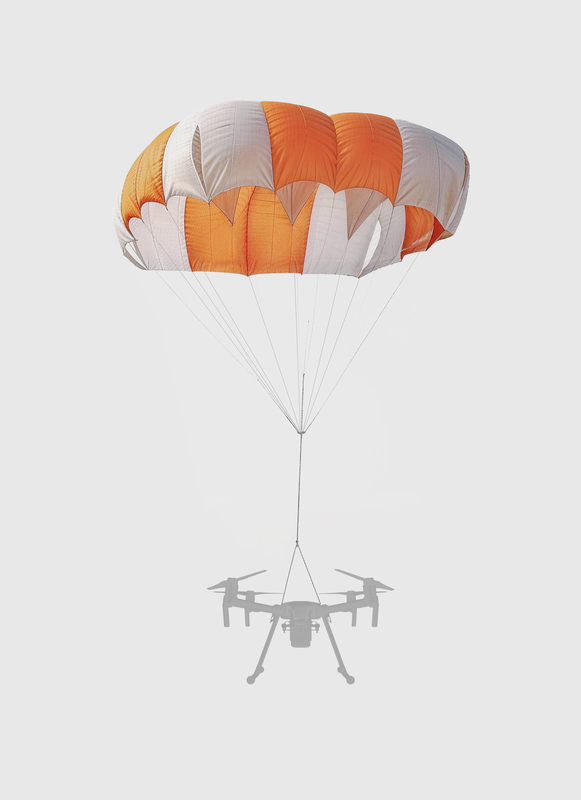

该系统包含了一款方形降落伞，降落伞与机身通过组提带和下吊带连接

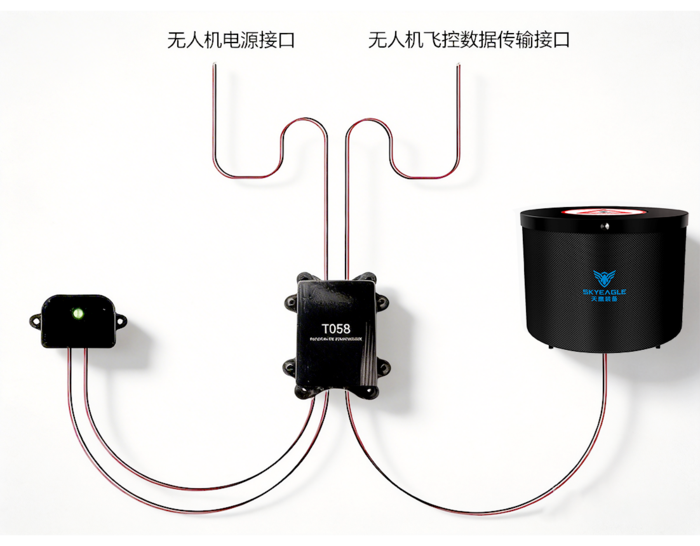

无人机可通过飞控连接开伞控制器（ECU）来激活打开降落伞

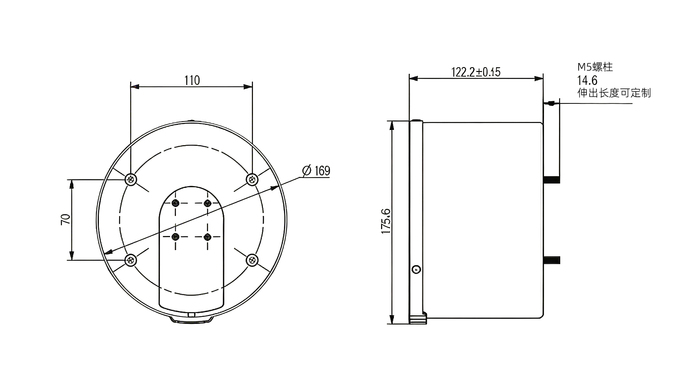

伞舱通过底部四颗M5的螺丝固定在飞机重心位置，无须承载飞机最大开伞过载力。

降落伞组件是依托空气阻力工作的可展式气动力减速器，在无人机无法安全着陆时展开，通过气动阻力将其减速至安全着陆速度。

❶

❹

❷

❶

❸

●

T200 系列各型号降落伞的后坐力特性存在差异
